滿足2016版《煤礦安全規程》的液壓站

發布時間:2018-01-24來源:公司新聞點擊:6208

滿足2016版《煤礦安全規程》的液壓站

滿足2016版《煤礦安全規程》的液壓站

滿足2016版《煤礦安全規程》第425條:

“安全制動必須有并聯冗余的回油通道”的液壓站

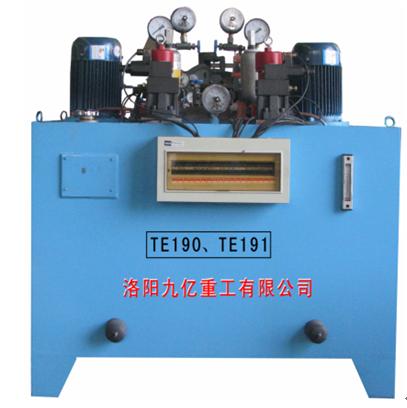

     TE190/TE191液壓站完全滿足2016版《煤礦安全規程》第425條的“安全制動必須有并聯冗余的回油通道”要求。

一、基本參數:

      額定壓力:7Mpa

油泵油壓:14Mpa

殘    壓:≤0.5Mpa

油泵排量:14升/分

工作油溫:15℃—65℃

用油牌號:N32#抗磨液壓油(冬季)

N46#抗磨液壓油(夏季)

比例調壓裝置允許***大輸入電流:800mA

電機功率/轉速:2.2KW/1400R


二、主要特點

   1、A、B兩個出油管的回油通道均采用冗余設計,大大提高了系統安全制動時的可靠性

   2、執行電磁閥統一規格,均為DC24V,可互換;

   3、完全獨立的兩臺泵站系統及二級制動系統;

   4、所有零部件臺面安裝,便于維修。

三、工作原理

    TE190TE191液壓站,為兩套獨立工作系統,其中主要包括有:電機,油泵,粗過濾器,精濾器,電液調壓裝置,兩套完全獨立的系統,一套工作,一套備用,經一開關簡便轉換。

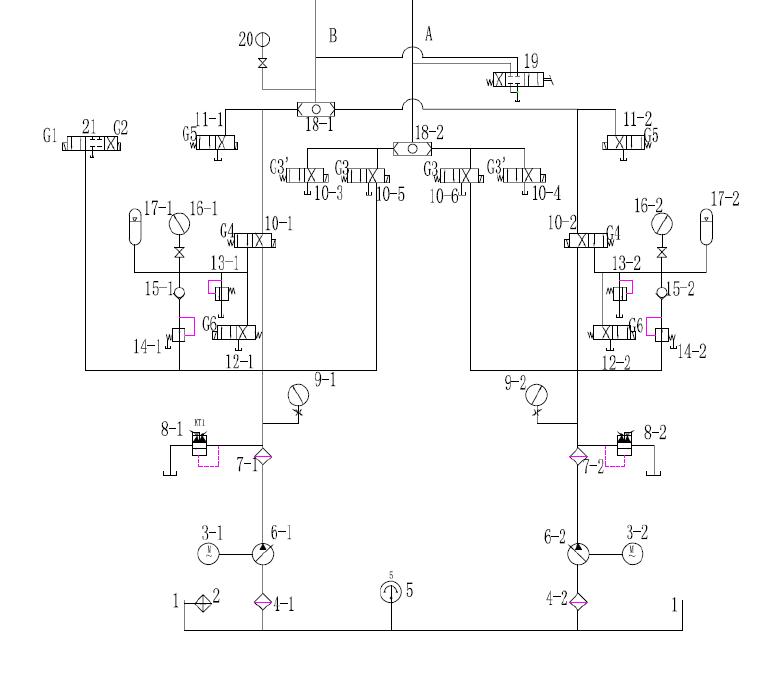

AB兩個出油管的回油通道均采用并聯的冗余設計,A管通過G3G3’閥回油,B管通過G5G6回油,完全滿足2016年版的《煤礦安全規程》第425條關于“安全制動必須有并聯冗余的回油通道”的規定,大大提高了系統安全制動時的可靠性。因而具有較高的使用連續性(詳見工作原理圖1-1)。





工作聯鎖表:

           電磁閥

工作狀態

G1

G2

G3

G3

G4

G5

G6

正常工作

-

-

-

-

井中緊急制動

-

-

-

-

延時-

延時

井口緊急制動

-

-

-

-

-

離合器

狀態

打開

-

-

-

-

-

固定滾筒轉動

-

-

-

-

-

合上

-

-

-

-

-
